型号 :QBK 10~100
材质 : 铸铁、不锈钢、铝合金、工程塑料
进口直径: 10~100mm
出口直径:10~100mm
流 量: 0.8~30m3/h
工作温度:150°C以内
固体颗粒:直径小于10mm
工作允许压力:小于0.025MPa
许用试验压力:小于0.025MPa
1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果浆、巧克力等。
2、泵吸油漆、树脂、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、瓷器及陶瓷釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖蜜。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体,高温可耐150°C。
16、作为各种固液分离设备的前级送压装置。

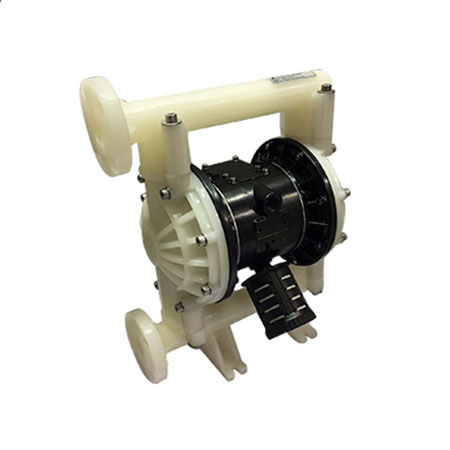

四种材质:铸铁、铝合金、不锈钢、工程塑料。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯,以满足不同客户的需要。该泵自投产以来,已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用,安置在各种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取得了满意的效果。
安装尺寸表
法兰式 | ||||||||||||||||
型号 | A | B | C | D | E | H1 | H2 | H3 | H | 螺纹式 | D1 | D2 | D3 | D | n | d |
QBK-10 | 130 | 50 | 220 | 145 | 10 | 39 | 195 | 10 | 270 | 1/2 | - | - | - | - | - | - |
QBK-15 | 130 | 50 | 220 | 145 | 10 | 39 | 195 | 10 | 270 | 1/2 | - | - | - | - | - | - |
QBK-25 | 220 | 160 | 360 | 250 | 12 | 50 | 415 | 36 | 455 | 1 | - | - | - | - | - | - |
QBK-40 | 220 | 160 | 360 | 250 | 16 | 50 | 415 | 36 | 455 | 进1/2出4 | - | - | - | - | - | - |
QBK-50 | 335 | 220 | 540 | 345 | 16 | 88 | 720 | 25 | 720 | - | 90 | 50 | 110 | 方130×130 | 4 | 14 |
QBK-65 | 335 | 220 | 540 | 345 | 16 | 88 | 720 | 25 | 720 | - | 110 | 65 | 130 | 方130×130 | 4 | 14 |
QBK-80 | 425 | 250 | 570 | 450 | 18 | 110 | 900 | 32 | 900 | - | 125 | 80 | 150 | 方160×160 | 4 | 18 |
QBK-100 | 425 | 250 | 570 | 450 | 18 | 110 | 900 | 32 | 900 | - | 145 | 100 | 170 | 方160×160 | 4 | 18 |
型号 | 最大流量 | 扬程 | 出口压力 | 吸程 | 最大允许 颗粒直径 | 最大供 气压力 | 最大空气 消耗量 | 正常空气 消耗量 | 泵进口 | 泵出口 |
QBK-10 | 20 | 0-69 | 6.9 | 5 | 1 | 7 | 0.6 | 0.3 | 丝扣 | 1/2” |
QBK-15 | 20 | 0-69 | 6.9 | 5 | 1 | 7 | 0.6 | 0.3 | 丝扣 | 1/2” |
QBK-25 | 100 | 0-69 | 6.9 | 5 | 2.5 | 7 | 1.7 | 0.6 | 丝扣 | 25 |
QBK-40 | 140 | 0-69 | 6.9 | 5 | 4.5 | 7 | 1.7 | 0.6 | 丝扣 | 40 |
QBK-50 | 240 | 0-69 | 6.9 | 5 | 8 | 7 | 4.9 | 1.7 | 50法兰 | 50法兰 |
QBK-65 | 280 | 0-69 | 6.9 | 5 | 8 | 7 | 4.9 | 1.7 | 65法兰 | 65法兰 |
QBK-80 | 400 | 0-69 | 6.9 | 5 | 10 | 7 | 9.1 | 3 | 80法兰 | 80法兰 |
QBK-100 | 480 | 0-69 | 6.9 | 5 | 10 | 7 | 9.1 | 3 | 100法兰 | 100法兰 |
